本文讨论的动态负载平衡(Dynamic Load Balancing,DLB),是根据现场其他用电和车辆充电需求的变化,调整可用充电总额度及各桩分配的控制方式。它使充电利用既定电气容量内的实时余量。[1][2]

场站的容量困境

一个停车场增加充电车位时,限制它的可能不是车位数量,而是原有供电能力。如果每台桩都能不受限制地满功率运行,新增设备的合计需求就可能超过现有容量。业主于是面临扩容、减少桩数,或降低每台桩功率的选择。[2]

但车位需要具备充电条件,并不等于所有车辆必须全程以最大功率充电。车辆什么时候接入、需要补多少电、能停留多久,决定了实际需求。负载管理利用这些调节空间,让更多车辆共享有限容量;只有少数车辆充电时,也可以把更多功率分给它们。[2]

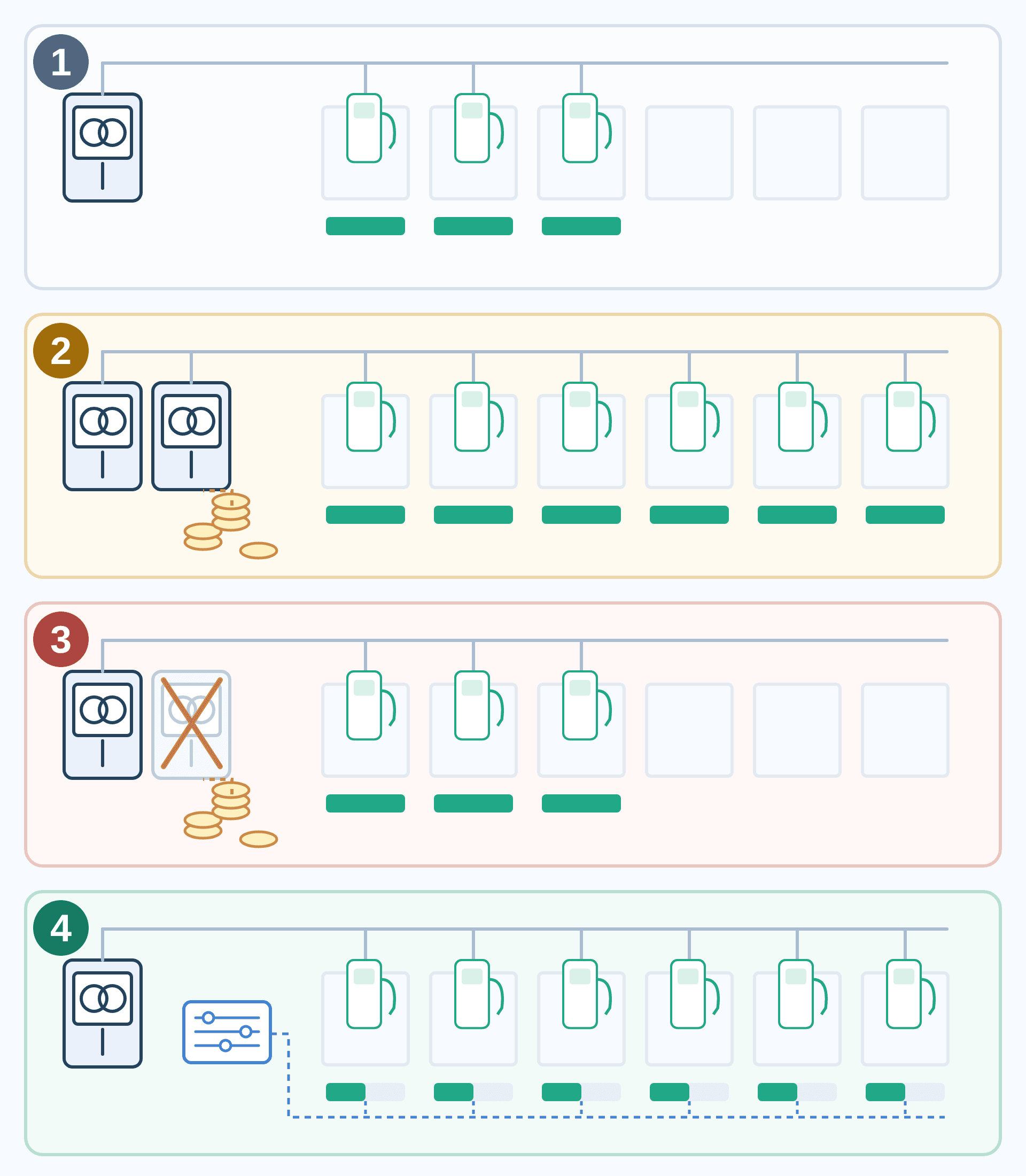

四行编号方案:1 原供电柜配三台桩;2 投入扩容增加供电柜,安装六台;3 扩容路径受阻,仍只有三台;4 保留原供电柜,通过控制器让六台桩共享容量。编号分别采用灰蓝、金、红、绿,与图下说明一一对应。
图 1|同一场站的四种选择。

1 · 不扩容,只装三台
保留原有供电容量,仅为部分车位配置充电桩。

2 · 花钱扩容,装六台
投入扩容成本,增加供电能力,让六台桩各自获得较高额度。

3 · 愿意花钱,扩容仍受阻
扩容路径不可用,增加投入的意愿仍无法换来更多供电容量,只能维持三台。

4 · 动态管理,不扩容也装六台
六台桩共享原有容量,系统控制同时负荷,按需要分配充电额度。

金币表示扩容投入,红叉表示扩容路径受阻,蓝色虚线表示控制关系,绿色条块表示各桩允许的额度。数量仅为示意;方案 4 以总负荷受控、较低功率仍能满足停车期间补能为前提。[2][5]

加拿大 CSA Group 在 2019 年的电动汽车能源管理系统(EVEMS)研究中,就将既有建筑原有容量与新增充电负载的冲突、扩容成本,列为发展能源管理系统的现实背景。这个问题既存在于多车停车场,也存在于后装充电设施的住宅。[3]

受控负荷与容量规划

场站规划还涉及一个问题:安装容量该怎样计入负荷?不能仅凭“平时不会全开”就忽略潜在峰值;如果系统能可靠地约束同时运行的最大负荷,计算就有了另一种依据。以加拿大安大略省为例,ESA 的 2025 年公告区分了无能源管理系统(EMS)和受 EMS 控制的充电负荷,并允许受控充电负荷按 EMS 允许的最大负荷计入。[4]

因此,值得关注的是规划能否反映受控后的实际运行边界。这里的变化,是把“希望车辆错峰”变成“系统能够限制同时需求”。具体怎样计算、哪些条件能够采用受控负荷,仍由当地安装规则规定。

容量问题也会影响项目推进。英国政府在 2024 年梳理充电设施接网问题时,记录了运营者在设备建成后等待送电、无法产生收入的困境,并提出在可行时提供逐步增加容量或可限制用电的接入方式。动态负载平衡可以帮助项目在有限容量下运行,接网过程中的审批与施工问题则需要其他措施处理。[5]

家庭的容量共享

在没有预留充电条件的既有住宅,汽车加入了原本由空调、热水器、厨房等设备共享的入户容量。即使从配电箱给充电桩新增独立支路,上游的家庭总容量仍然需要共同分配。新增一条屋内支路,与向电力公司申请新增进线或扩容,是两件不同的事。

固定限制充电功率是一种简单做法:预留家电可能需要的容量,把充电桩设置在较低上限。它的代价是,家电停用后,充电上限仍然不变。动态控制则根据实际用电调整:做饭或热水器运行时降低充电电流,其他用电减少后,再允许充电恢复到可用范围内。[1][2]

住宅与充电共同使用入户容量,不等于可以任意共接一条家电线路。安大略省公告一般要求充电设备使用独立支路,同时为安装 EMS 的共享支路提供了条件性路径。[4]

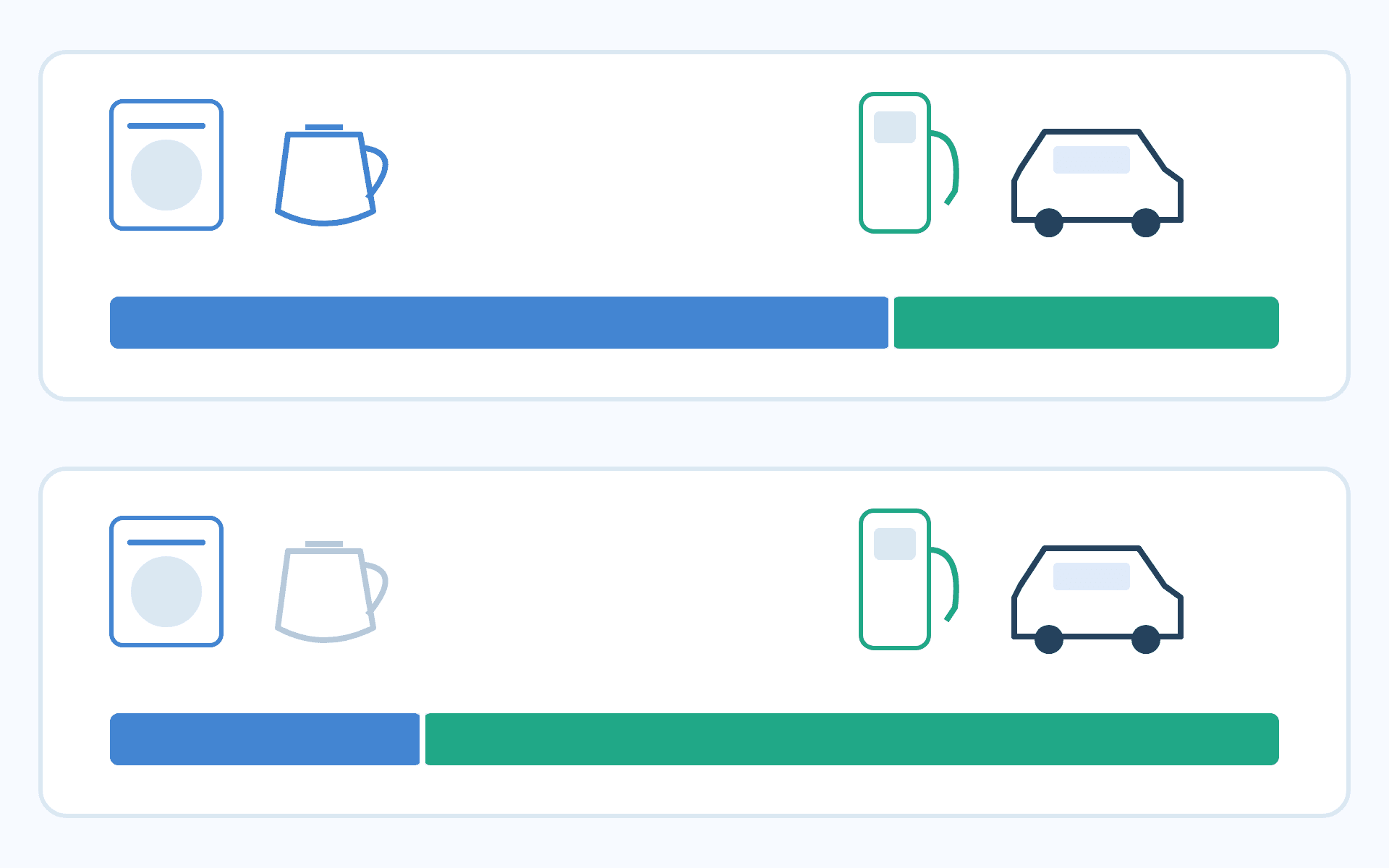

同一家庭的两个时刻:上方家电用电较多、充电可用份额较小;下方家电用电减少、充电可用份额增大。两条等长容量条分别以蓝色和绿色表达两者的份额。
图 2|两行表示同一家庭的两个用电状态。左侧为家电,右侧为充电车辆;等长容量条中的蓝色表示其他用电,绿色表示留给充电的容量。下行家电用电减少,充电可用份额随之增加。条块只示意分配关系,不代表实测数据或电流流向。

固定较低功率如果足够完成日常补能,可以是经济的选择。动态调节更有价值的场景,是用电高峰限制了充电,但其他时段又有可用容量:系统把这些余量用起来,减少“有电可用,却一直充得慢”的情况。

动态调整的过程

从控制过程看,可以把它理解为一个循环:测量现场用电,计算还能分配给充电的额度,再调整各桩允许的功率或电流,随后继续观察。计量提供现场状态,控制器决定分配,充电设备执行限制。这个循环是对监测与控制环节的概括,系统可以采用不同的部署和通信方式。[6]

这里有两层调整。第一层是充电总额度:其他负荷上升,总额度收缩;其他负荷下降,总额度释放。第二层是在这个额度内分配:车辆离开、结束充电或需求降低后,可以把释放的份额分给其他仍有需求的车辆。单车能够增加多少,还受车辆和充电设备能力限制。[1][7] 分配可以采用均分或优先级等策略,下面的示意选择平均分配。[1]

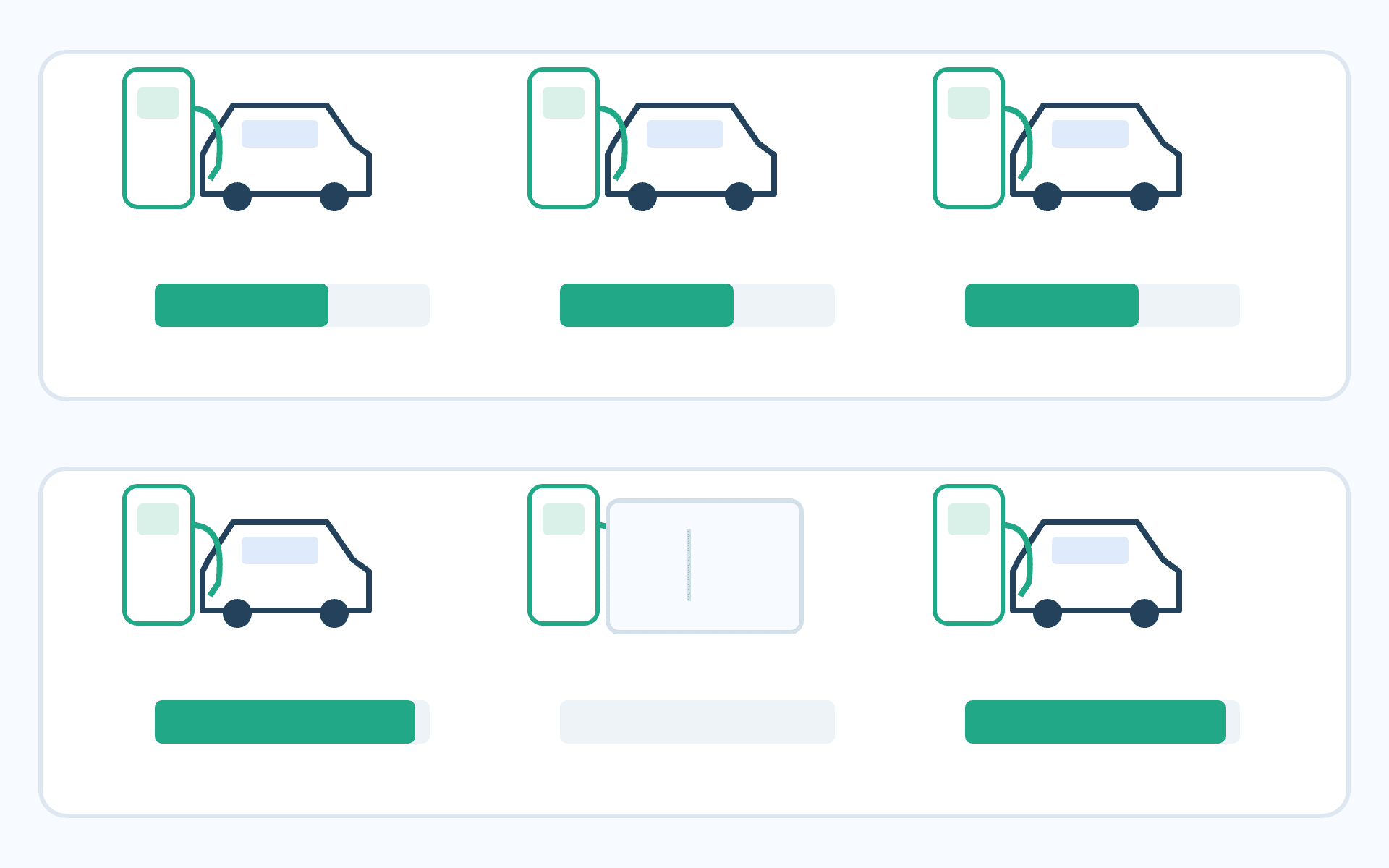

上行三辆车共享同一充电总额度,每辆旁边的绿色条块相同;下行中间车辆离开,左右两辆车获得更长的条块,总绿色长度保持相同。
图 3|两行的充电总额度相同。上行三辆车均分;下行中间车辆离开,剩余两辆车均分释放的份额。绿色条块表示允许使用的额度;本例假设剩余车辆及充电桩能接受增加的份额。[1][7]

静态负载管理也可以在多台桩之间重新分配,它固定的是充电区域的总额度。动态管理进一步根据现场其他负荷调整这个总额度。两者的区别,不能简单理解为“每台桩功率是否会变化”。[1]

控制性能与安全验证

动态分配能否被依赖,需要通过可重复的测试验证。CSA/ANSI C22.2 No. 343:25《Electric vehicle energy management systems》面向 EVEMS 的功能安全控制,公开目录将负荷管理、Class B 响应时间、电流监测、失联监测和故障防护分别列项。[9][10]

这些项目可以联系到具体的运行记录。下表将标准列出的检查方向转化为便于理解的观察对象;合格限值、系统类别和试验条件由适用条款确定。

检查方向

可观察、记录的结果

负荷管理(4.2.1)

其他负荷增加或车辆接入时,对照配置限额与受控负荷曲线,查看系统怎样限制充电。

Class B 响应时间(4.2.2)

记录对应类别及规定测试工况下的响应耗时,判断是否满足适用时间要求。

电流监测(4.2.3)

对照监测读数与参考测量值,检查测量是否足以支持正确的负荷控制。

失联监测(4.3.2)

记录通信中断的识别、控制动作及中断期间的实际负荷,检查失联后的运行状态。

功能安全故障防护(4.6)

在相关故障试验中,记录安全相关控制的表现与负荷变化,验证故障防护。

例如,家庭电器投入运行后,可以同时观察总电流曲线与充电控制动作;通信中断后,则要观察系统实际进入的状态。Technical Safety BC 的 EVEMS 公告也要求验证系统正确运行及安全状态,并覆盖相关支路、馈线和入户供电的负荷约束。[8]

CSA 343 于 2025 年首次出版,同时是加拿大和美国国家标准,适用范围包含 EVEMS 产品、匹配子组件及关联软件。DLB 描述动态分配功能,EVEMS 是承担负荷控制的系统;具备动态分配功能本身,并不足以说明整套系统符合标准。[9]

控制性能与安全验证之外,还要检验实际补能效果:在约定停车时间内,车辆获得了多少电量,哪些需求没有满足。系统能够可靠限制负荷,是共享容量的基础;车辆能否完成预期补能,则要结合可用容量、停留时间和分配策略判断。
